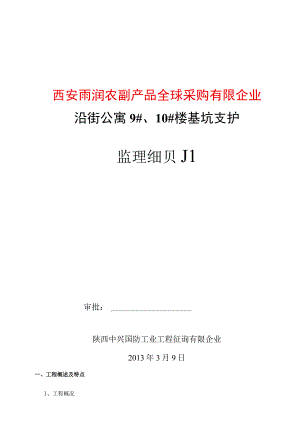

西安雨润农副产品全球采购有限企业沿街公寓9#、10#楼基坑支护监理细贝J1审批：陕西中兴国防工业工程征询有限企业2013年3月9日一、工程概述及特点1、工程概况拟建雨润西安农副产品全球采购中心工程沿街公寓项目1#、2#、9#、10#楼工程位于西安市北郊，东临明光路，北临尚稷路。本工程场地较平坦，现场的自然标高绝对值介于370.16372.36m之间，最大高差为2.2m,基坑支护设计深度在6.47.4m。本工程支护采用土钉墙支护形式。根据场地的实际状况，由于基坑坑壁含沙，局部成孔有困难时，可以用花管支撑体系。由于部分基坑离道路较近，受道路上下水道B¾影响，局部采用支护桩加锚杆和土钉墙混合构造作为支撑体系。勘察单位：信息产业部电子综合勘察研究院设计单位：总承包单位：江苏翔森建设工程有限企业监理单位：陕西中兴国防工业工程征询有限企业建设单位：西安雨润农副产品全球采购有限企业2、专业工程特点2.1支护桩施工：反循环钻机成孔、泥浆护臂、钢筋笼制作及安放、水下碎灌注、冠梁施工。2.2锚杆和腰梁施工：锚杆孔成孔、锚杆制作及安放、锚杆孔水泥桨灌注、锚杆张拉、腰梁安放。2.3±钉墙施工：土钉成孔、土钉钢筋制作加工、土钉孔内注浆、钢筋网绑扎、面层喷射混凝土。2.4素喷支护施工：部分基坑坑壁面层喷射混凝土。北侧、东侧和部分西侧采用A型土钉墙或花管支撑体系、花管或土钉间距1.5m,排距1.4m。土钉长度6.0111,加强筋0141500,网筋6.5250,土钉墙面板采用C20喷射混凝土，厚度60IoOmm。9#、10#楼护坡桩总桩数95根。桩径700mm,桩长13000mm,混凝土强度等级为C30。锚索施工加固。二、编制根据1、本工程监理规划；2、护坡桩、基坑支护工程施工方案3、有关原则、规程、规范等技术文献：(1)建设工程监理规范GB50319-2023(2)建筑基坑支护技术规程JGJ120-2023(3)建筑地基基础工程施工质量验收规范GB50202-2023(4)建筑施工扣件式钢管脚手架安全技术规范JGJ130-2023(5)建筑桩基技术规程JGJ94-2023(6)钢筋焊接及验收规程JGJ18-2023(7)混凝土强度检查评估原则GB/T50107-2023(8)混凝土质量控制原则GB50164-2023(9)建筑工程施工质量验收统一原则GB50300-2023.监理流程、监理检查要点及检查措施监理流程监控项目检查措施1.熟悉工程地质、水文勘察汇报及施工现场状况1 .总监积极向建设单位索要工程地质、水文勘察汇报，并组织土建监理人员查阅理解其资料内容，结合桩基设计图纸弄清庄周分布土层、桩端持力层土质状况及其他有关技术参数，以利成孔过程的控制。2 .理解建设单位提供的建筑场地区域内的地下管线（管道、电缆）、地下障碍物状况以及清理状况B贯彻，对仍在使用的地下管线采用防护措施。查阅工程地质、水文汇报至现场察看现实状况实况事先监2.验证施工许可文献由建设单位提供施工许可证和施工图设计审查同意文献及质量、安全主管部门监督等文献的复印件（加盖建设单位公章）。将验证的复印件由项目监理部留存理工作3.熟悉、会审桩基施工图理解设计规定和提出图纸中存在的问题。查阅设计图纸、提出图纸会审纪要方法4.主持监理交底会议在第一次工程例会后，由总监及时主持监理交底会议，到达：明确委托监理协议中约定的监理权限和义务；简介监理工作范围、内容、基本程序和措施；明确有关报审、报验的规定及工程资料的管理规定。5.审查分包单位资质及特种作业上岗证书检查分包单位资质证、安全资质证及特种作业人员上岗证件。检查证书，应人、证相符6.审查施施工组织设计应有如下内容：查阅施工组工组织设1施工平面图：标明桩位、编号，施工次序、水电线织设计，提出计路和临时设施0位置、泥浆护壁成孔0泥浆制备设施及其循环系统和泥浆处理措施。2 .确定成孔机械、配套设备以及合理施工工艺的有关资料。3 .施工作业计划和劳动力组织计划。4 .机械设备、备（配）件、工具（包括质量检查工具）、材料供应计划。5 .保证工程质量、安全生产和季节性（冬、雨季）施工的技术措施和监测手段以及阶段桩位复核制度。6 .确定施工操作工艺和质量原则。审阅意见7.检查进1.进场0¾钢筋必须有产品出厂质量证明书和现场抽检查出厂质场材料的样复试汇报，其质量必须符合有关原则的规定。量证明书和质保资料复试汇报单、查看外观质量2.碎配比告知单。检查试验汇报单3.进场的电焊条应有合格证和检测汇报。检查合格证和检测汇报4.使用商品税必须有产品出厂质量证明书，需要时可检查出厂质规定厂家提供水泥、砂石、外加剂等材料的试验汇报以及量证明书、查税配比单等资料，并应对厂家进行考察（其中考察生产管理状况、设备生产能力、堆料场低容量与否能满足桩基工程碎持续浇筑施工）。看外观质量8.审批混凝土灌注桩工程动工申请混凝土灌注桩工程动工申请应有如下内容：1承包单位现场质量、技术管理体系和质量、安全保证体系及分包单位资质经项目监理部核查确认。2 .施工图通过法定审查，设计交底完毕。3 .按照基本建设程序办理完毕施工许可证与质量、安全监督委托。4 .施工组织设计、安全专题方案经承包单位上级主管负责人同意签认，经监理审查确认。5工程控制桩、拟建工程控制线经规划管理部门验收同意。6 .测量放线控制成果及保护措施已经项目监理部验收合格。7 .混凝土灌注桩工程施工工艺原则已报送监理审查确认。8 准备使用材料（包括原材料及其复试汇报）、设备及其质量证明符合合格规定，成孔、成桩机械必须经鉴定合格，按出厂使用阐明书规定合理使用。9 .桩基施工用的临时设施，如供水、供电、道路、排水、临设房屋等准备就绪。施工场地已平整处理，能保证施工机械正常作业。10 .气象预报已经理解。11 .劳动力已贯彻。审查动工申请汇报及其附件，签订审查意见9.制定跟踪监理措施总监按照施工作业计划制定跟班监理制，明确人员分工，按照已建立的见证取样制度、旁站监理制度跟踪监理。确定工作登记表单：1、旁站登记表。2、桩基施工质量监理综合登记表。3、桩基施工进度监理一览表。施1.查验桩1.桩位放线应符合设计规定，其容许偏差：IOmm用经纬仪、钢工孔放线定尺量过程监理工作措施位2 .测定桩孔标高。3 .基桩轴线日勺控制点和水准点应设在不受施工影响的地方，经复核后应妥善保护，施工中应常常复测。用水准仪2.查验成1设备就位必须平整、垂直、稳固，保证在施工中不观测、吊垂、孔设备就发生倾斜移动。水平尺量位2 .必须测量钻头直径符合设计规定，并在使用中常常检查钻头直径，如发既有磨损应更换或焊接调整。3 .检查钻杆长度及其联结根数，验证联接钻杆总长度满足设计孔深，并在钻杆上应有控制孔深的标示。4 .护筒埋设：(1)护筒一般用48mm钢板制作，其内径应不小于钻头直径IOOmni,其上部宜开设12个溢浆孔。(2)护筒位置应埋设对B¾和确定，护筒与坑壁之间应用粘土填实，护筒中心与桩位中心线偏差不得不小于50mmo(3)护筒埋设深度：在粘性土中不适宜不不小于1m,在砂土中不适宜不不小于1.5m。(4)护筒口一般高出地面3040Cm或地下水位1.5m以上。5 .检查钻杆垂直度，其容许偏差应符合“建筑地基基础工程施工质量验收规范”GB50202-2023中表中的J规定，见附表1。钢尺量钢尺量观测、钢尺量吊垂、钢尺量3.查验成孔与排渣清孔及检查原则目的值1 .成孔深度必须符合设计规定，并用测绳核查孔深，其容许偏差为+30On1nb每日检查施工单位测绳长度不少于一次。2 .检查桩孔垂直度，容许偏差应符合“建筑地基基础工程施工质量验收规范”GB50202-2023中表中的规定，见附表1。3 .检查泥浆面标高，应高于地下水位0.51.0m<>4 .成孔完毕后，应立即进行第一次清孔，每次清孔与否彻底，对成桩质量是关键，规定排渣泥浆中不含小泥块，应满足孔底沉渣容许厚度规定。5 .安顿完钢筋笼、导管后的孔底沉渣厚度不小于规定的容许值时，应二次清孔,应满足孔底沉渣容许厚度规定。6 .用重锤检查孔底沉渣厚度，孔底沉渣容许厚度：端承桩W50mm;端承摩擦桩、摩擦端承桩W1OOm叱摩擦桩150mm；或按设计规定。7 .从清孔停止至碎开始浇灌时间，应控制在1.5-3小时，一般不得超过4小时，否则易产生泥浆沉淀厚度过大和坍孔，需采用措施处理及重新清孔。8 .监理人员对每根桩据实记录钻孔、浇筑碎的起止时间，便于掌握桩基施工规律和施工质量的分析。9 .每次清孔后的泥浆比重，在粘土或砂性土中为1.151.20,其取样位置距孔底50cm处。只深不浅，用重锤或测钻杆测钻杆垂直度观测、钢尺量重锤测重锤测比重计4.查验钢筋笼吊放及检查原则目B值1 .钢筋笼日勺加工制作和钢筋日勺规格、品种必须符合设计规定。2 .钢筋笼施工的容许偏差：(1)钢筋笼施工的长度±10OmnU(2)钢筋笼的主筋间距±IOnrnu(3)钢筋笼B箍筋间距±20mm°(4)钢筋笼直径±10mm。(5)钢筋笼安装深度±10OnmU3 .钢筋笼分段施工，其对接时0焊接质量应遵守混凝土构造工程施工质量验收规范GB50204-2023o4 .钢筋笼箍筋应先调直后弯制，与主筋的焊接应牢固，不应出现脱焊现象，防止起吊安装时脱焊。5 .加筋箍宜设在主筋外侧。6 .钢筋笼从平卧状态起吊时应有合理的起吊措施，以免钢筋笼产生严重变形。7 .吊放钢筋笼前应放好保护层垫块，垫块的数量和形式应保证碎保护层的厚度有效形成，其厚度容许偏差为土20mmo8 .钢筋笼安装入孔时应保持垂直状态，对准孔中心渐渐下放，防止碰撞孔壁。9 .钢筋笼放进成孔内安装深度容许偏差为土100mm,应采用措施固定压住，防止上浮。观测、钢尺量观测、检查焊接试验汇报观测观测观测观测观测观测、钢尺量5.查验灌1.检查碎日勺配比和称量，应符合配比单日勺规定。观测注碎及检2.使用商品碎应检查险的强度等级必须符合设计规查看出厂质查原则目定。量证明书B¾值3 .导管使用前应试拼装、试压，试水压力为0.61.OMPa0防止导管破裂、脱节或漏水导致堵管、断桩事故。4 .安装钢筋笼、导管完毕的孔底沉磴厚度到达合格规定后，应立即浇注水下碎。碎水泥用量不不不小于360kgm3,硅含砂率宜控制在40Q45%,粗骨料粒径应观测<40mio5.碎塌落度的容许值：水下灌注为160220mm0检查坍落度仪数量按每4小时一测6 .灌注碎时，每灌注50m3必须有一组试件7 .开始灌注碎时，为使隔水球拴能顺利排出，导管底部至孔底距离宜为300"500mm（桩直径不不小于600mm时观测可合适加大）。8.首批碎浇灌量能使导管一次埋入碎面如下0.8m以观测上。重锤测量、测9 .在灌注碎过程中随时测量灌注深度，要掌握导管埋入险的深度在2-6m深时，才容许提
