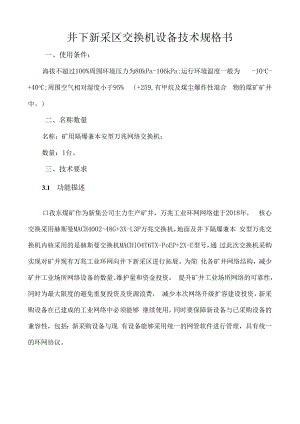

井下新采区交换机设备技术规格书一、使用条件：海拔不超过100%周围环境压力为80kPa-106kPa;运行环境温度一般为 -10oC-+40oC;周围空气相对湿度小于95% （+259,有甲烷及煤尘爆炸性混合 物的煤矿矿井中。）二、名称数量名称：矿用隔爆兼本安型万兆网络交换机；数量：1台。三、技术要求3.1 功能描述口孜东煤矿作为新集公司主力生产矿井，万兆工业环网网络建于2018年， 核心交换采用赫斯曼MACH4002-48G+3X-L3P万兆交换机，地面及井下隔爆兼本 安型万兆交换机内核采用的是赫斯曼交换机MACHlO4T6TX-PoEP+2X-E型号，通 过此次交换机采购实现对矿井现有万兆工业环网向井下新采区进行拓展。为简 化各矿井网络结构，减少矿井工业场所网络设备的数量、维护量和资金投资， 提升矿井工业场所网络的可靠性，同时为最大限度的避免重复投资及资源浪费， 减少本次网络升级扩容建设投资，新采购设备在已建成的工业网络中必须能够 继续使用，同时要保障新设备与已采购设备的兼容性，包括：新采购设备与现 有设备能够采用统一的网管软件进行管理，具有统一的环网协议。3.2 主要技术参数3.3 2.1矿用隔爆兼本安型万兆网络交换机1）模块化、无风扇设计，卡轨式安装；2）端口配置不低于：万兆光口： 2个；千兆SFP端口： 4个，光模块满配；3）千兆电口（Ioo/1000MbPS自适应）：16个4）冗余 DC24V 供电（DC18-32V）；5）配备有1个V.24 （RJ45）管理端口，实现对交换机的管理；配有1个 USB自动配置适配器接口和1个SD自动配置适配器接口，实现交换机数据的备 份及恢复；6）网络拓扑结构要求：支持总线/星形拓扑、环形结构，交换机任意端口 组成环网；7）冗余功能要求：带LACP的链路聚合，链路备份，MRP （介质冗余协议IEC 62439-2）,运行在聚合链路上的MRP,子环管理，RSTP 802. ID-2004 （IEC 62439-1） , RSTP防护，冗余网络耦合；8）安全功能要求：基于MAC的端口安全，基于802. IX的端口访问控制， 客户/未认证的VLAN,集成验证服务器（IAS） , RADIUS VLAN分配，RADlUS策 略分配，每个端口的多客户验证，MAC验证旁路，DHCP监听，动态ARP检验， 自动拒绝服务预防，LDAP,基于入口的MAC的ACL,基于出口的MAC的ACL,基 于入口 IPv4的ACL,基于出口 IPv4的ACL,基于时间的ACL,基于VLAN的ACL, 基于入口 VLAN的ACL,基于出口 VLAN的AeL,基于ACL流量的限制，受到VLAN 限制的访问管理，设备安全指示，审计跟踪，CLl记录，HTTPS证书管理，受限管理访问，适合的使用标志，可配置密码策略，可配置登陆尝试次数，SNMP记录，多种优先级，本地用户管理，通过RADnJS远程、验证，用户账号锁定；9）诊断功能要求：管理地址冲突检测，MAC通知，信号触点，设备状态指 示，TCP Dump, LEDs,系统日志，ACA日志记录，电子邮件通知；自动禁用的端 监视，链路抖动检测，过载检测，双工不匹配检测，链路速率和双工监视， RMON（1, 2, 3, 9）,端 口镜像 N： 1, RSPAN, SFLOW 流量监测，Vlan 镜像，系统 信息，冷启自检，双绞线测试，SFP光功率检查，配置自动检查，交换机切断， 交换机DUnIp,配置快照特点；10）配置功能要求：命令行（CLI） , telnet, BOOtP,DHCP,自动配置适配 器（ACA21-USB）；11）交换机可以存储并支持双固件系统，避免某一个固件出现故障，导致 整台设备无法使用；12）网络管理：支持WEB界面、网络管理软件、双软件映像支持，TFTP； SFTP； SCP； LLDP （802. 1AB）； LLDP-MED； SSHv2; V. 24； HTTP； HTTPS； Traps； SNMP vlv2v3; Telnet；13）支持冗余自愈以太网（全负荷状态下恢复时间50毫秒）；14）支持多种冗余环网协议；15）支持基于端口 IEEE802. IQVLAN及GVRP协议，便利网络规划；16）支持 QOS-IEEE802. Ip/IQ 和 ToS/DiffServ,以提高传输确定性；17）支持IEEE802.1X提高网络安全性；18）支持CLI、Web.等管理登录方式；19）交换机必须支持防DOS攻击（针对TCP、UDP、IP、ICMP进行防护；20）交换机输入电压应要求满足交流127V/660V供电要求，电源电压波动 范围：额定供电电压的85%110%；21）隔爆兼本安型万兆网络交换机外壳喇叭嘴数量不少于12个，支持不少 于2个万兆SFP端口； 4个千兆ConIbO端口；不少于16个10/100/1000Mbit/s 端口;配备有1个V.24 （RJll）管理端口，实现对交换机的管理；22）后备电源和主壳体采用一体化分腔设计，后备电源采用远程充放电管 理技术供电，可在地面中心站对供电信息及电池电量信息进行监测；开盖前可 用开关停掉后备电源，后备电源电池应采用锂电池同时能提供交换机100%负载 供电时间不小于2小时且容量不低于8AH；23）配有IjUSB自动配置适配器接口实现交换机数据的备份及恢复；24）防爆腔体内有预留光纤固定点，并在适当位置预留光纤焊接盘纤托盘, 同时交换机在合适位置预留端口状态观察孔；25）电口输出为本安接口，即非安网络接口必须经过隔离，达到直接连接 本安设备要求，网络端口隔离数量不低于8个；26）使用寿命不低于8年。3. 2. 2交换机管理软件1）软件最少支持监控100台设备，必须支持对新采购的交换机及矿井原有 交换机进行统一管理；2）支持自动识别网络上的网络设备产品及其重要的系统参数（如MAC地址）和配置情况，可自动绘制拓扑图，每10秒实时回报网络事件;3）支持VLAN及IGMP配置可视化，便于系统维护；4）支持一键式批量备份配置文件,支持配置的导入导出功能；5）支持记录最近30天网络状态并以可视化方式进行回放；6）网络配置软件：支持一键式配置IP位址、冗余协议、802. 1QVLAN等功 能，支持配置250台交换机；7）网络侦错：支持一键式快速收集完整交换机网络信息，可以进行信息差 异比对，帮助故障查找；8）此交换机管理软件必须能够在线监测现有和新建网络交换机运行状态；9）网管软件支持第三方通过OPC方式与之通讯，为第三方提供网络交换机 工作状态、报警等信息，提供协议点表并配合综合自动化集成实施单位进行集 成接入。四、设计、制造和检验标准所供设备产品应符合最新国家标准及行业现行的有关标准，不低于：1设计制造和检验标准防爆产品标准2GB3836. 1-2010爆炸性环境第1部分：设备通用要求3GB3836. 2-2010爆炸性环境第2部分：由隔爆外壳"d”保护的设备4GA/T70-1994安全防范系统行业标准5GA308-2001安全防范系统验收规则五、供货范围5.1 供货清单序号设备名称技术要求数量单位备注1矿用隔爆兼本安型万兆网络交换机详见技术要求1台2交换机管理软件详见技术要求1套3辅材安装工具（1套）、光1批功率计（2台）、光笔 （2支）、网线钳（3把）、寻线仪（2套， 含充电电池及充电 器）、光纤跳线、扎带、 接插件等相关辅材5.2 资料1）设备和软件完整、详细的技术参数和配置说明；2）设备型式检测报告；3）合格证书，防爆产品需提供防爆合格证、煤安证。5. 3服务负责免费指导安装、调试及技术培训。六、投标要求5.1 投标时设备供货方出具的指导安装、质保证明及售后服务承诺函。5.2 必须严格按照招标技术要求编写投标文件，按招标技术要求供货和验 收，如果中标单位以低于招标文件技术要求提供设备，除没收中标方投标保证 金外，同时通知相关部门按照公司规定进行处理。七、质保质保期为12个月，时间从设备安装、试运行且验收合格后开始计算。在质 保期内，对于非买方原因造成的故障，供应商负责免费提供维修服务。对因出 现质量或技术问题，需要厂家派技术人员来矿时，必须保证在24小时内来矿技 术指导及售后服务。八、交货期合同签订之后60日内到货，并将按照合同和技术协议验收所需的全部资料 提供给矿方。验收资料是合同的一部分，未按照合同和技术协议按时提供验收所需的所有资料按照违约交货处理。编 制:机电负责人:机电技术负责人:机电信息管理部:
