工程施工金龙潭水电站引水隧洞施工支洞工程施工组织设计.docx

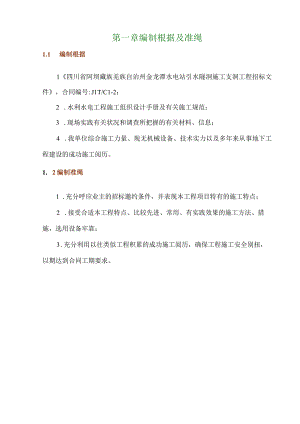

第一章编制根据及准绳1.1 编制根据1四川省阿坝藏族羌族自治州金龙潭水电站引水隧洞施工支洞工程招标文件，合同编号:J1T/C1-2；2 .水利水电工程施工组织设计手册及有关施工规范；3 .现场实践有关状况和调查所把握的有关材料、信息；4 .我单位综合施工力量、现无机械设备、技术实力以及多年来从事地下工程建设的成功施工阅历。1. 2编制准绳1 .充分呼应业主的招标邀约条件，并表现本工程项目特有的施工特点；2 .接受合适本工程特点、比较先进、常用、有实践效果的施工方法、措施，选用设备牢靠；3 .充分利用以往类似工程积累的成功施工阅历，确保工程施工安全别扭，以期达到合同工期要求。其次章工程概述2. 1工程概况金龙潭水电站位于四川省阿坝藏族羌族自治州茂县境内,是岷江下游太平至两河口段水电梯级规划的第三个梯级电站。电站接受引水式开发，从上一梯级天龙湖水电站的尾水洞直接引水，经无压隧洞（即调整池）、压力隧洞、调压井、压力管道，至木学堡大桥下游建厂发电，电站设计水头210m,援用流量97.2m7s,装机容量3X60MW,多年均匀发电量9.272亿kWh。引水隧洞沿岷江右岸布置，全长13.006km。本标为引水隧洞2'施工支洞土建工程标，该支洞位于石大关乡大店村沙坝组，洞口距213国道800米左右。支洞全长687.665米，石方洞挖24068.3m3,进口底高程为1863.5Onb交主洞高程为1883.7Onb交主洞桩号为4+140.376,城门洞型，断面尺寸为6.5X6.Om（宽义高）。方案开工工夫：2002年10月2日；方案竣工工夫：2003年4月10日。（日历工期193天）2.2水文、气候2#施工支洞洞口处有一小溪流，最小流量为O.5m3s左右，每年5月10月为汛期，11月次年4月为枯水期。溪水可作为生活及消费用水。工程所在地地处青藏高原向四川盆地过渡地带，气候在地域上差异较大。年均匀气温11°C,最高气温31.8°C,最低气温-11.6°C,最大风速2ImZs（ENE）,多年均匀降雨量488.9mm,多年均匀降雨天数155.2天,多年均匀有霜日数57.5天,多年均匀绝对湿度72%,冬季溪流不封冻。2.3工程地质金龙潭水电站位于岷江断裂带、雪山断裂带和虎牙断裂带为界的川青断块东部。工程区内除石大关断层外，无其他断裂构造，但褶皱变形猛烈,次要岩性为石英千枚岩、千枚岩夹石英岩、大理岩和石英砂岩夹千枚岩等。施工支洞最大埋深420m,最小埋深IOOm,穿越的岩层倾角在4080之间，岩体内的错动带和节理发育。整个施工支洞的围岩次要为m和IV类围岩。第三章施工总体布置及协助设备3. 1施工交通2#施工支洞位于岷江右岸茂县石大关乡大店村沙坝组,洞口距左岸213国道约800m,距茂县县城约33公里，距成都约223公里，进场便道已修至洞口。32施工供风、水、电及通讯系统3.1.1 施工供风系统本工程用风项目有石方洞挖、锚喷支护。用风机具配置如表37。表3-1施工区域设备称号型号、规格单台耗风量(m3min)台数备注洞身体风钻YT-28346备用5台碎湿喷机TK-9617.51备干喷机1台根据上述各种设备用风量及不同时系数计算高峰期用风量为30m7min,因此在洞口设一座供风量为40m7min的空压机房，装备一台31-208型和两台电动(IomVInir台)空压机。3.1.2 供水系统本工程消费、生活用水接受取溪水沉淀过滤后运用，次要供碎拌合站、空压机房、风钻、碎养护、生活、消防及其他用水。净水池设于溪沟下游距洞口500米处，高程为1895m左右,其容量为IOm3,溪水流入水池，水池里砌一道隔墙沉淀泥沙,净化水质,并在水池底设一排沙孔,定期肃清池内泥沙。从水池引65Omm水管至洞口，再接64Omm水管至洞内,接63Ornm水管至其他各用水点。冬天消费、生活用热水，实行设置一台It热水锅炉供应。323供电系统变压器(315kVA)设于空压机房旁,在低压侧建一配电室，从配电室架设400/230V低压输电线至各用电区域：架设一回3×240mm?+1i85m?的380V低压动力线至空压机房，一回3XIZOnm?+1x95mm2的低压动力干线至碎拌合站和消费协助企业区，一回3X7Omk+1X5Omm2的低压动力线至洞内，一回1X25mr+1X16mm'的照明线路至洞口，一回3X95mr+1X70mm'的低压动力线至洞口风机，一回1X25m12+1><16mm2的照明线路至生活区。洞内成洞段接受220v电压照明，作业段接受行灯变压器变为36V安全电压照明，并运用低压防水、防爆灯泡；碎拌合站接受2kW管型微灯进行大面积照明；停车场及道路接受光控高压汞灯照明。3. 2.4通讯系统施工现场各管理人员配手持对讲机进行通讯联络。3.3施工协助设备的布置3. 3.1碎拌和场本标段砂、石骨料在业主指定的料场购买,距施工现场约8公里。碎拌和场布置在进洞口左侧,场内布置一台JS350碎拌和机,一个50f水泥库、200f砂石料场。3. 3.2钢筋加工场布置本标段钢筋加工厂布置在碎拌合站旁，占地100门。加工厂机具配置及房建如下表3-2:。序号设备或项目称号型号、规格单位数量备注1钢筋弯曲机GW-40B台13kW台2断筋机GQ-40台15.5kW台3钢筋调直机GTJ*14台14kW台4沟通电焊机BX-300台120.5kW台5直流电焊机AX1-500台132kW台6氧焊焊接切割设备套17砂轮机J3S1-400台2075kW台8电动除锈机台11IkW/台9钢筋加工房m280钢筋加工厂机具配置及房建表表3-23.3.3修缮厂现场仅考虑机械设备的中修、小修、点修及日常维护保养，大修在周围的城镇进行。修缮厂和停车场至占地约200m2,修缮车间次要机械设备配置如表3-3：修缮车间次要机械设备配置及房建表表3-3序号设备或项目称号型号、规格单位数量备注1台钻12-15mm台115kW台2高压清洗机台15kW台3砂轮机300mm台16kW台4手动葫芦1.5t、3t>5t个各15电动葫芦CD5-6D5t个14kW6油压千斤顶15t>30t>50t台各17打气泵1V-3/8台17.5kW8直流电焊机X-500132kW9沟通电焊机BX-300台120.5kW10乙快发生器台211手动加油泵SJD-D60台212电动加油泵DJBF200B13kW13修缮车间m250检修地沟114工具库房m2503.3.4材料及配件库的布置材料库布置在洞口右侧,库房60m2o3.3. 5炸药、雷管库的布置炸药、雷管库、值班房分别为20Itf、15m'15m2,占地IoOn1设于洞口右侧100米左右。3. 3.6油库的布置工地用油次要是柴油和各种特种油，油库布置在停车场旁，特种油接受油桶储备，库房IonI2,柴油接受5t油罐储备,油罐棚20疔。3.4 办公及消费、生活用房办公及消费、生活用房一览表表3-5序号项目名称单位数量备注生活用房IJf195由于场地限制，项目经理部暂时租房运用。1宿舍m21002食堂m2303款待所m2204厕所m2155小车库ID230二消费用房m23951办公室m2202材料库m2603机、汽修厂修缮车间m250占地200m2工具库m2504钢筋加工厂加工场m280占地100m2工具库m2205工地厕所m2156炸药库m220占地100m2j=生雷管库m215值班房m2157水泥库508油库特种油库房10柴油罐棚m2209配电室m21010空压机房m2403.5 施工用地方案表表3-6序号临建设施名称房建59占地(Hf)所在位置1生活及办公区215400消费及生活征地区2钢筋加工厂100100隧洞口周围3材料库60100隧洞口周围4油库3050隧洞口周围5碎拌合场50200隧洞口周围6修缮厂及停车场100200隧洞口周围7配电室1040隧洞口周围8空压机房4050隧洞口周围9炸药及雷管库50100隧洞口周围合计6551240第四章支洞工程次要项目施工方法4.1工程特点2"施工支洞进口边坡接受喷锚碎护坡；洞身体长687.665m,设计断面尺寸为6.5mX6m（宽X高）,洞内底坡为279%（进洞方向为上坡），围岩多为HI、IV类，局部为V类。隧洞m类围岩开挖普通不支护，仅在局部接受喷锚碎支护（58cm厚），IV类围岩接受挂网喷锚支护（厚1015cm）,V类围岩接受碎衬砌（厚50cm）。4. 2施工程序根据设计文件材料并结合本工程特点，地质状况差的围岩段集中在洞身进口部位,在满足进度的前提下，后期将实行稳扎稳打的施工思绪，先分步按序处理好进口段（洞脸和边坡）、洞身进口开挖与碎支护作业，再进行洞身其他段开挖施工，施工程序如下：竣工4.3进口明挖段施工4.3.1土石明挖洞口有一3米左右高的平台需明挖，明挖段开挖,首先测量放线,人工肃清边坡危石、树木并设置截水沟，装载机与人工协作自上而下肃清掩盖土层，风化岩石进行分层剥离、撬挖，岩石接受YT-28型风钻钻孔，人工装药，非电毫秒雷管微差起爆，2'岩石硝镂炸药小药量爆破，周边岩孔先实施预裂爆破以把握开挖质量，分层爆破开挖，施工弃殖用装载机装施，5t自卸式汽车运输至硝场卸硝。4.3.2锚喷支护洞口边坡锚喷支护随边坡分层开挖跟进施工。锚杆接受卷式锚固剂锚固，利用自制简易平台,人工持YT-28型风钻钻孔,然后将每个锚孔，即一根锚杆所需卷式锚固剂的条数，一次性浸入清洁水中（不小于30Cm深度）100秒至150秒后取出，再逐条依次用木棍或炮棍装入锚孔并逐条压实，将锚杆插入或打入锚孔中预定设计安装地位，工艺操作要求快速浸泡、快速填装、快速插入杆体，以达到最佳的锚固效果；喷碎接受湿喷法施工工艺,利用5t自卸汽车运料，用TK-961型碎放射机自下而上分层放射，人工喷水养护，放射前岩面接受高压风、水枪冲洗。湿喷砂具有粘结性好、一次放射厚度可达10cm,且回弹率小的优点，可以保证初期支护和施工支护的质量，充分发挥围岩的自承力量。设备选用铁道部科学争辩院东北分院研制的TK-961型湿喷机。原材料的选择：425“普
