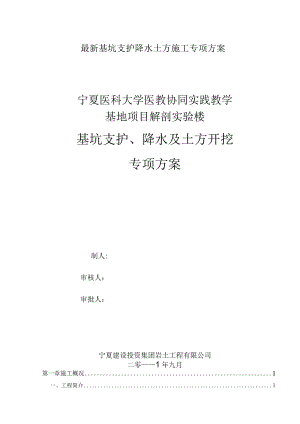

最新基坑支护降水土方施工专项方案宁夏医科大学医教协同实践教学基地项目解剖实验楼基坑支护、降水及土方开挖专项方案制人:审核人：审批人：宁夏建设投资集团岩土工程有限公司二零1年九月第一章施工概况1一、工程简介1二、工程地质简述1第二章编制根据2第三章施工方案2一、工程特点分析3二、施工目标3三、施工组织5四、施工准备5五、基坑降水5六、基坑支护错误!未定义书签。七、施工质量保证措施121 .降水工程122 .±方开挖工程123 .基坑支护工程134 .质量要求115.施工质量验收15八、施工过程各单位的配合15第四章安全、文明施工措施15一、安全生产施工措施15二、文明施工措施16三、防尘、治污措施17第五章基坑监测原则错误!未定义书签。第六章应急预案及特殊情况处理18一、应急预案的方针与原则18二、应急预案工作流程图19三、应急救援组织机构20四、深基坑开挖存在的危险因素及预防、应急措施20（一）基坑局部坍塌滑坡20（二）地表裂缝21（三）基坑周边管线及边坡渗水21五、事故报告21六、应急结束错误!未定义书签。七、后期处置错误!未定义书签。八、宣传教育17九、演练17坑支护及降水方案第一章施工概况一、工程简介拟建的宁夏医科大学解剖实验楼，位于银川兴庆区宁夏医科大学雁湖校区内，本工程建筑面积5572.72平方米，地上四层4482.82平方米、地下一层1089.90平方米，建筑高度20.5米，东西长60.9m,南北宽18.0m,基坑深度6.95m,自然地面约为-0.50m,建筑结构类型框架结构，基础为柱下梁筏板基础，使用性质为教学实验楼，建设单位为宁夏医科大学。基坑支护安全等级为II级,基坑侧壁安全等级为II级。该基坑根据开挖条件及基坑周边环境特点，分别使用1:0.5放坡的土钉墙支护结构，本工程基坑支护设计为临时性工程，使用期限为12个月。二、工程地质简述1工程地质概况1.1 地层土质概述根据勘察揭示，在本场区勘察深度范围内，除上部杂填土、素填土外，其下部根据井探、钻探揭露，场区为第四系湖积及黄河冲积土层，自上而下分为七层，现综述如下：杂填土:为医科大学建设期间填土,杂色，土质不均，松散，以碎块、碎砖、建筑垃圾及生活垃圾为主，粉质黏土及粉土充填。该层分布较连续，层厚1.802.80m,平均厚度1.94m。素填土:各钻孔均揭露此层，褐色及灰褐色，土质不均，以粉质黏土为主，含炭质，植物根茎及有机质等杂质、局部夹有泥炭质土、淤泥质粉质粘土。稍湿、可塑，堆填时间超过10年，属于中等高压缩性土。层厚2.03.60m,平均厚度3.09m,层底埋深4.805.40mo-1泥炭质素填土：厚度1oOnb褐色及黑色，以泥炭质土有机质粉质粘土为主，成可塑，局部成流塑状，属高压缩土。2淤泥质素填土：厚150T.60m,平均1.55,m,呈透镜状分布于第层素填土中，黄褐色，呈流塑状，属高压缩土。细砂：黄褐-灰褐色，细砂为主，湿饱与，中密密实，矿物成分以长石石英为主，含少量暗色物质，夹薄层粉土及粉质黏土，该层层顶深度4809.80m,勘察期间未穿透此层，揭露最大深度15.15mo12地下水情况根据地勘报告，地下水属潜水类型，勘察期间为丰水期，实测稳固静水位埋深2.732. 82m之间,地下水受季节降水及灌溉影响，水位变化幅度在0.50-1.OOm之间。第二章编制根据1 .现场探踏情况2 .岩土工程勘察报告3 .施工涉及的有关规范与规程：1)建筑地基基础工程施工质量验收规范(GB50202-2002)2)建筑基坑支护技术规程(JGJ120-2012)3)锚杆喷射混凝土结构技术规范(GB50086-2015)4)建筑基坑工程检测技术规范(GB50497-2009)5)建筑机械使用安全技术规程(JGJ33-2010)6)施工现场临时用电安全技术规程(JGJ46-2005)7)钢筋焊接及验收技术规程(JGJ18-2012)4 .根据项目施工总平面图、工程基坑支护结构设计图与工程地质条件及周边环境特点，结合本工程实际情况，编制了本基坑支护工程专项方案及施工组织设计。第三章施工方案一、工程特点分析1 .施工场地开阔。基坑周边IOm外围内无建构筑物，但根据施工总平面布置图及现场踏勘，东侧已有建筑距楼边13米，南侧已有建筑距楼边23.6米。2 .本工程基础埋置较深，最深开挖深度为标高-6.95m处，通过综合考虑，土方开挖使用机械为主、人工配合的办法进行。基坑降水使用打大口径水泥管井的方式，整体连续抽水的方案，以疏干基坑地下水，降低水位，为基坑开挖及施工制造条件。土方开挖应结合基坑支护设计分段分层进行。土方开挖顺利进行的关键是降水，务必先降水后开挖。本工程土方开挖后全部外运，待基坑四周同意回填时及时回填土方，填土密实度等要求严格按有关规范要求进行填土，确保回填土的施工质量。3 .基坑场区自然地面下2.5In要紧为填土层，土质松散，自稳能力差，因此在开挖过程中，严格分层分段开挖，分层开挖深度与设计开挖工况一致。上层土钉护坡施工完毕，喷射碎达到设计强度70%后方可开挖下层土方。二、施工目标1 .质量目标：合格2 .安全目标：确保无重伤事故，杜绝死亡事故。3 .工期目标及安排：计划总工期为20天，不含坡道收尾。三、施工组织1.项目经理部组织管理体系匈I织筲理体系)41、2、3.施工队工全登控表1：管理人贝一览表人员构成/职务姓名职称电话职责项目经理张毅工程师项目技术负责余海银工程师质检员杜建强助工材料员屈涛助工负责组织材料进场及管理资料员郑金慧助工施工资料的整理安全员赵旭助工施工班组长牛满权2.根据工程特点，拟配备下列设备:机械设备一览表:设备名称型号数量用途空压机10m3min1台喷射混凝土及机械锤击打管用喷混凝土机5m3h1台喷射混凝土用切割机普通1台钢筋下料，加工土钉钢筋用电焊机普通1台钢筋焊接，加工土钉钢筋用汽车回转钻机1台打井潜水泵IO台降水，排水覆带式液压反铲挖掘机1台土方开挖自卸汽车10辆土方运输水准仪1台四、施工准备1 .准备工作11施工图纸、规范、规程准备2 .技术人员准备1 .1熟悉基坑周围环境，其中包含：影响范围内基坑周边各类地下设施(管线、管道)的分布状况；场地周围与邻近地区地表水汇流、排泻情况(流量、流向)及地下水管渗漏情况。2 .2组织现场施工技术人员掌握施工方案，明确质量标准、工艺流程与安全要求。2.5熟悉、掌握、处理好施工挖土区域内各类地上、地下影响挖土工作正常、连续进行的障碍，如管线、地下构筑物等。2.6±方开挖前，由总包方测量放出准确的基坑开槽线，并用白灰线标识出，轴线定位点、水准基点、变形观测点等，并在设置后加以保护。经复核无误后，向监理及时报验。2.7基坑四周设置好边坡位移观测点，并做好相应的保护，并记录各观测点初始值。3.施工生产准备现场施工人员，场地、机械设备等施工条件的准备。施工用电：保证150KW的用电量，施工单位基坑周边分设23个主控配电箱，开关容量不低于IOOAo施工用水：提供的水源要满足消防要求。施工用水对水压有要求，基坑周围应设多个供水点，供水半径小于50m。五、基坑降水1 .降水目的(1)将基坑水位降低至基坑开挖底面下列0.5-1.5m,为基础工程施工提供条件；(2)疏干基坑侧壁地下水，提高边坡稳固性。2 .降水设计根据本工程的所处区域的地质与水文地质条件、基坑形状、大小及补给边界条件等，确定使用确定使用无砂混凝土大口井降水。管井降水共布置8口，井深25m,基坑外围井间距20m,基坑外围降水井布置在基坑开挖线外侧1.5m左右处。降水井计算见下表：均质含水层潜水非完整井基坑涌水量计算均质含水层潜水非完整井基坑涌水量计算基坑宽基坑长渗透系数基坑水位降深影响半径井群引用半径含水层厚度1PTiP*君专%5a14点界1少H茯女才abks,RToH81dQQn1Xmmcm/smmmmmmmm3/dm3/d即mmV11.95sHK'-41.3(s+1)1366K2165d1K1311Q/q18613.06.91014038.84860227312353282532.降水工艺流程平整井点现场一钻机就位安装一孔口开挖及埋设护口管f钻孔一清孔换浆一安装井埋设排水管管一围填滤料一止水封井一洗井一降水。3.要紧工序的施工方法(1)测放井位及平整井点现场：施工前首先根据井位布置图在实地确定钻孔位置，划出施工作业面，进行现场平整工作，然后同时进行埋设排水管、布线及打井工作。(2)井位埋设护口管：以实地测放的井位为中心，由人工挖出一段直径IOOom1Ib深度1.5m的井孔，然后在井孔中部下入直径800mm,长度1.5m的护口管。护口管与井壁之间的环状间隙用优质粘土严密封闭。(3)钻孔：钻孔施工使用泥浆护壁法，冲击钻进一次成孔的方法。开孔口径62Omnb终孔口径不小于600mmo(4)清孔换浆：钻孔达到设计深度后，利用钻机配带的掏砂筒逐步掏出孔底余留的沉渣，同时用重新制备的稀泥浆置换出孔内的稠泥浆。(5)井管安装：安装前，准确测量井管长度，按照“成井设计”要求进行井管排列，编写序号。井管单根长度为1m,使用托盘下管法逐节对接下至孔底。为了确保井管位于井孔中心，在井管的底部安装木制找中器一组。(6)围填滤料：根据建井区的含水层颗粒情况，为确保出水量及降水质量，水井滤水管的外围充填透水性好的的优质炉渣及水洗砂。填滤料速度不宜过快，填的过程中应随时测量滤料上升高度，核对数量，发现蓬堵，及时处理。(7)井孔封闭：滤料填完后，在“成井设计”的止水位置孔段用优质粘土球予以封闭。(8)洗井：填渣止水工序结束后，应立即进行洗井工作。使用潜水泵配“返枪”的方式进行洗井，通过洗井达到水流畅通，水清砂尽，清除孔底沉淀物的目的。(9)管线铺设a.按设计排水方案、测量放线、操纵标高。b.依设计线路用挖机开挖管沟、管沟深度应250cm。边挖边测标高，严禁超挖，操纵沟底坡降符合设计2/1000要求。c.对管底超挖与软弱基底进行必要夯实处理后可进行管线铺设。d.管线安装务必做好接头密封，防止渗水、漏水，老化、破旧密封圈严禁使用。e.管线连接好后务必逐段进行试水实验，检验无误后方可回填埋实。f.现场出入口处务必用同直径钢管代换双壁波纹管，钢管埋深应达到7080cm,以免大型车辆压坏钢管，钢管底应做15
