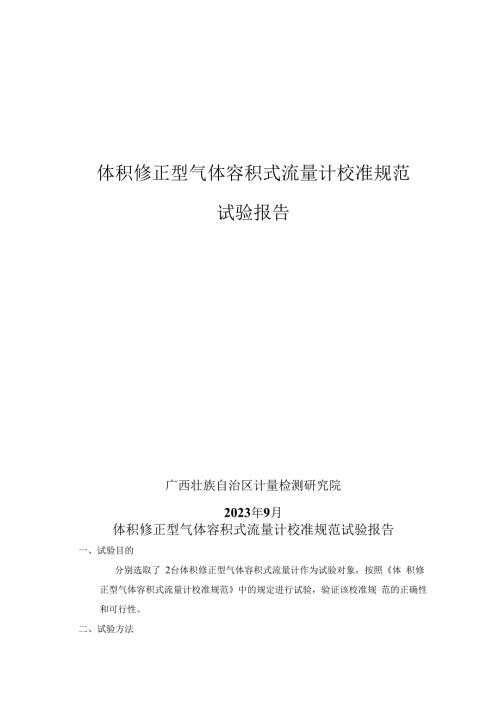

体积修正型气体容积式流量计校准规范试验报告广西壮族自治区计量检测研究院2023年9月体积修正型气体容积式流量计校准规范试验报告一、试验目的分别选取了 2台体积修正型气体容积式流量计作为试验对象，按照体 积修正型气体容积式流量计校准规范中的规定进行试验，验证该校准规 范的正确性和可行性。二、试验方法依据体积修正型气体容积式流量计校准规范，选取试验项目及试验方 法，详见表1。表1试验项目及试验方法序号校准项目对应的要求条款号对应的方法条款号1外观6.18.2.12密封性5.38.2.23流量元件示值误差5.18.2.34流量元件重复性误差5.28.2.35压力元件示值误差5.28.2.46温度元件示值误差5.28.2.57体积修正仪示值误差5.28.2.6三、试验用仪器设备序号仪器设备名称测量范围出厂编 号不确定度/ 准确度/ 最大允许误 差证书有效 日期1临界流文丘里喷 嘴气体流量标准 装置(l-7000)m3 /h1206090.3% 斤 22027-7-32活塞式压力计(0.040.6) MPa15-0330.02 级2024-4-13标准钳电阻温度 计(-200+420) 0122二等2024-9-224制冷恒温槽(-80+95) RTS-80 A±0.0C30min2024-7-125便携式流量积算输出频率：(0 50000)HZ704160910.01%2024-3-1序号仪器设备名称测量范围出厂编 号不确定度/ 准确度/ 最大允许误 差证书有效 日期仪校准器输出直流电流：(0 22)mA0.01%四、试验11、试验对象选取一台精度L5级的体积修正型气体容积式流量计作为试验对象。试验对象信息如下：设备名称型号规格出厂编号生产厂家体积修正型 气体容积式 流量计RM-100Z-G250+EVC300161203009719浙江苍南仪表集团 股份有限公司精度等级流量范围压力范围温度范围1.5级(3400)m3 /h(00.2)MPa(-2555) 2、试验用仪器设备序号仪器设备名称测量范围出厂编 号不确定度/ 准确度/ 最大允许误 差证书有效 日期1临界流文丘里喷 嘴气体流量标准 装置(l-7000)m3 /h1206090.3% 斤 22027-7-32活塞式压力计(0.040.6) MPa15-0330.02 级2024-4-13标准钳电阻温度 计(-200+420) 0122二等2024-9-224制冷恒温槽(-80+95) RTS-80 A±0.0C30min2024-7-125便携式流量积算 仪校准器输出频率：(0 50000)HZ704160910.01%2024-3-1输出直流电流：(0 22)mA0.01%3、试验条件温 度：21.0 ；大气压力：99.6 kPa；相对湿度：61 %试验时间：2023年09月01日试验地点：广西南宁市高新区科园西九路23号3号楼106房4、试验结果(1)随机文件和外观:符合6.1要求。(2)密封性符合5.3要求。(3)流量元4件示值误差、重复性流量点 (m3h)标准体积 (m3)被测表体积 (m3)示值误差 (%)重复性 (%)403.16173.90873.9035-0.130.0180.00310.77870.7740-0.670.093.03880.02950.0290-1.690.00(4)压力元件示值误差标准压力值(MPa)被测压力值(MPa)示值误差()0.1999130.1999-0.01%0.1599200.1599-0.01%0.1199360.1199-0.03%0.0799400.0799-0.05%0.0399460.0399-0.12%0.0000000.0000+0.00%(5)温度元件示值误差标准压力值()被测压力值()示值误差()54.996555.0+0.003514.987915.0+0.0121-0.03570.0+0.0357-24.9600-24.9+0.0600(6)体积修正仪示值误差校准点标准体积 (Nm3)被测表体积 (Nm3)示值误差 (%)nax PmaX ZmaX177.1107177.2057+0.050.5nax 0.5 Jhnax0.5 Zmax64.578664.6247+0.07五、试验21、试验对象选取一台精度1.5级的体积修正型气体容积式流量计作为试验对象。试验对象信息如下：设备名称型号规格出厂编号生产厂家体积修正型气体 容积式流量计TYL-G65-FCM1708130373天信仪表集团有限公司精度等级流量范围压力范围温度范围1.5级(l-100)m3h(00.5)MPa(-25-55) 3、试验用仪器设备序号仪器设备名称测量范围出厂编 号不确定度/ 准确度/ 最大允许误 差证书有效 日期1临界流文丘里喷 嘴气体流量标准 装置(l-7000)m3 /h1206090.3% 斤 22027-7-32活塞式压力计(0.040.6) MPa15-0330.02 级2024-4-13标准钳电阻温度 计(-200+420) 0122二等2024-9-224制冷恒温槽(-80+95) RTS-80 A±0.0C30min2024-7-125便携式流量积算 仪校准器输出频率：(O-SOOOO)Hz704160910.01%2024-3-1输出直流电流： (022)mA0.01%3、试验条件温 度：18.7 ；大气压力：99.7 kPa；相对湿度：52 %试验时间：2023年09月02日试验地点：广西南宁市高新区科园西九路23号3号楼106房4、试验结果(1)随机文件和外观：符合6.1要求。(2)密封性符合5.3要求。(3)流量元件示值误差、重复性流量点 (m3h)标准体积 (m3)被测表体积 (m3)示值误差 (%)重复性 (%)99.25890.97210.9712-0.100.1119.89270.19580.1953-0.280.051.00560.00990.0098-1.010.03(7)压力元件示值误差标准压力值(MPa)被测压力值(MPa)示值误差()0.4999130.5000+0.020.3999200.4001+0.050.2999360.3001+0.050.1999400.2001+0.080.0999460.1001+0.150.0000000.0000+0.00(8)温度元件示值误差标准压力值()被测压力值()示值误差()54.995554.9-0.095514.986814.9-0.0868-0.03730.0+0.0373-24.9472-24.9+0.0472(9)体积修正仪示值误差校准点标准体积 (Nm3)被测表体积 (Nm3)示值误差 (%)qax PmaX ZmaX88.360688.3187-0.050.5qax0.5PmaX0.5 Zmax28.173428.1563-0.06六、试验结论体积修正型气体容积式流量计校准规范要求的计量性能合理，测量方 法科学，具有理论依据和可行性，制定的校准方法及内容均满足对体积修正型 气体容积式流量计的量值溯源、确保量值准确可靠的要求。
