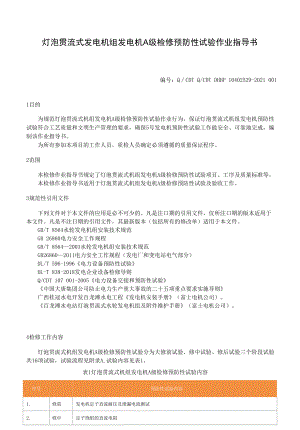

灯泡贯流式发电机组发电机A级检修预防性试验作业指导书.docx

灯泡贯流式发电机组发电机A级检修预防性试验作业指导书编号：QCDT Q/CDT DHHP 10402529-2021 0011目的为规范灯泡贯流式机组发电机A级检修预防性试验作业行为，保证灯泡贯流式机组发电机预防性试验符合工艺质量和文明生产管理的要求，确保5号发电机预防性试验工作能安全、可靠地完成，编制该作业指导书。为所有参加本项目的工作人员，质检人员确定必须遵循的质量保证程序。2范围本检修作业指导书规定了灯泡贯流式机组发电机A级检修预防性试验项目、工序及质量标准等。本检修作业指导书适用于灯泡贯流式机组发电机A级检修预防性试验及验收工作。3规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注口期的引用文件，仅所注口期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 8564水轮发电机组安装技术规范GB 26860电力安全工作规程GB/T 85642003水轮发电机组安装技术规范GB268602011电力安全工作规程（发电厂和变电站电气部分）DL/T 596-1996电力设备预防性试验DL-T 838-2018发电企业设备检修导则Q/CDT 107 001-2005电力设备交接和预防性试验中国大唐集团公司防止电力生产重大事故的二十五项重点要求实施导则广西桂冠水电开发百龙滩水电工程发电机安装手册（富士电机公司）。百龙滩水电站灯泡贯流式水轮发电机组及附件维护手册（富士电机公司）。4检修工作内容灯泡贯流式机组发电机A级检修预防性试验分为大修前试验、修中试验、修后试验三个阶段试验共16项试验，试验流程见附录A,试验内容见表1。表1灯泡贯流式机组发电机A级检修预防性试验内容序号预防性试验内容1.修前发电机定子直流耐压及泄漏电流测试2.修中定子绕组的直流电阻3.定子绕组泄漏电流和直流耐压试验4.定子绕组交流耐压试验5.发电机转子绝缘电阻测试6.发电机转子直流电阻测试7.发电机转子交流阻抗与功率损耗测试8.发电机转子交流耐压9.发电机定子引出电缆交流耐压10.发电机定子引出母线交流耐压11.修后发电机定子绕组直流电阻测量12.发电机定子绝缘电阻测试13.发电机定子直流耐压及泄漏电流14.发电机转子绝缘电阻和吸收比测试15.发电机转子直流电阻测试16.发电机空载特性试验序号预防性试验内容1预防性试验工序、工艺卡1.1 大修前发电机定子直流耐压及泄漏电流测试发电机定子直流耐压及泄漏电流测试工艺卡见表2。表1发电机定子直流耐压及泄漏电流测试工序、工艺卡编号：编号：Q/CDT DHHP 10402529-2021 002项目名称发电机定子直流耐压及泄漏电流测试作业时间工程部位5号发电机、V120层发电机出口开关室、115层发电机中性点电抗器柜验收级别三级一、工器具及仪器仪表清单名称型号规格单位数量备注绝缘特性测试仪KD2677 2500-5000 V台1直流高压发生器ZGS 600W 60kV 10mA套1绝缘垫5mm厚绝缘垫张1温湿度计M288CTH个1电工工具电笔、数字万用表、组合螺丝批、平头钳、套1尖头钳、斜口剪线钳、剥线钳扳手17、 19、 22、 24、 27、 30、 32(mm)套1二、危险点分析及控制措施类别危险点控制措施人员因素1.工作中作业人员注意力不集,l,工作负责人和工作班成员在作业过程中互相监督、提醒。2.人员精神状态1.工作票签发人审查所派工作负责人和工作班精神状态俱佳。2.工作过程中，工作负责人与工作班成员相互提醒，及时发现精神状态不佳人员。3.工作负责人擅自离开使工作面失去监护。1.工作期间，工作负责人若因故必须暂时离开工作地点时，应指定能胜任的人员临时代替，并告知全体工作班人员。2.如果工作面只有工作负责人及作业人员两人进行工作时，工作负责人若因故必须暂时离开工作地点时，应停止工作面的作业，禁止单人作业。设备因素1.机械伤害及设备损坏1.使用规格合适的工器具进行工作，工作前检查所使用的工器具保持完好。2.取下电缆端子的热缩防护套前须先打开热缩套扣G以防热缩套损坏。3.工作人员之间保持通讯畅通，服从工作负责人的统一指挥。2.触电1.对照工作票认真核对设备名称；办理工作许可手续后，待全体人员到达工作，工作负责人向全体成员交待安全措施、注意事项及周围工作环境。2.开展试验前确认发电机定转子绕组装设有短路接地线。3.临时工作电源必须由持有电工操作证的人员进行接装并验电，所接电源线必须绝缘良好，并装设有漏电保护装置。4.试验设备不准放在有水渍及油污的地方。5.试验区域拉设隔离栏，对外悬挂“止步、高压危险”标示牌。6.在可能进入的通道（发电机风洞、电抗器柜、出口开关柜、励磁变柜）派专人看守，无关人员离开试验区域。7.试验过程中与带电设备保持安全距离。8.每次试验结束对设备充分对地放电。环境因素1.作业空间狭窄造成工作人员碰伤。1.工作人员正确穿戴工作服、穿防滑工作鞋及戴安全帽。2.及时清理工作现场的杂物，保持工作现场整洁，小心行走。2.工作现场照明不足。1.在工作现场接装临时照明，保证工作现场照明充足。2.工作人员随身携带手电筒。作业成员声明：我已经学习了上述危险点分析与控制措施，没有补充意见，在作业中遵照执行。作业成员签名：外委人员签字:“一人一帽一档案”编号人员签字“一人一帽一档案”编号人员签字 工作负责人：检修单位：监理：业主：四、准备工作(W1)1. 作业文件准备，工具、材料及试验设备清点、检查试验设备检验日期。2. 作业文件已组织学习，工作组成员熟悉本作业指导书内容。3. 高风险作业识别及控制措施的落实。工作负责人：检修单位：监 理：业 主:五、预试工序、预试质量标准办理发电机试验工作票(H1)L口开展发电机修前试验“三讲一落实”，宣读工作票，由工作负责人向工作人员交待：试验内容、现场安全措施、危险点分析。2. 办理发电机定子试验工作票。3. 发电机定转子引出线装设有短路接地线。4. 拍照留存。工作负责人：检修单位:监 理：业 主:发电机修前试验工序：办理发电机试验工作票一测试发电机定子绝缘一发电机定子直流耐压及泄漏电流试验。发电机修前试验质量赢试验项目质量标准发电机定子绝缘电阻和极化指数测试使用2500V兆欧表，绝缘电阻应大于12MQ,测试绝缘前后都必须给试品充分放电。发电机定子直流耐压及泄漏电流测试试验电压分别为0.5kV、10k 15k 21k 26. 2kV0充电电流应小于80mA,每个试验电压点耐压1分钟。泄漏电流陡升应引起注意，必要时停止试验检查原因。必须记录环境温湿度和线棒温度。不发生闪烙、不击穿为合格。发电机定子直流耐压及泄漏电流测试（H2）一、发电机定子直流耐压前测量定子绝缘电阻1. 测量前要确认发电机出口开关拉出至检修位置、定子中性点电缆已断引、与励磁变连接线已断引。2. 口测量并记录环境温度和湿度，到120层现地控制柜温度测量屏记录U、V、W三相绕组的温度。3. 测试绝缘电阻前将三相绕组充分放电。4. 口测试绝缘电阻前，若发电机定转子进人孔已打开，应在人孔口处或发电机竖井口处装设“高压试验禁止入内”标志牌，在中性点电缆断引处装设围带和装设“高压试验禁止靠近”或“止步高压危险”标志牌,且负责人指定专人看守，直至试验结束。5. 将绝缘电阻测试仪的接地“E”端子用接地线和地网接地端连接好，并将发电机三相短接，连接到绝缘电阻测试仪的测量“L”端子上,开始测量,记录15s、60s （或600s）的绝缘电阻值。6. 将被测绕组回路用接地线连接5 min以上使其充分放电，放电时应使用放电棒。7. 每次加压前必须进行再次确认接线无误，加压区内人员撤离，并大声高呼“准备加压”。8. 口试验记录在修前发电机直流耐压试验记录表。二、发电机定子直流耐压及泄漏电流测试9. 根据相关规程和发电机的额定电压确定试验电压为21kV,并根据试验电压和发电机容量选择合适试验设备、测量仪表和保护电阻，高压直流发生器的输出短路应不小于6o10. 尽量在停机后清除污秽前热状态下进行，处于备用时也可在冷态下进行。11. 口转子绕组在滑环处短接接地，或碳刷未拔出刷架前在励磁开关下端电缆头处短接接地，并对绕组进行充分放电。12. 口直流耐压时应保持测试绝缘时的转子接地、装设警示牌、和专人看守等措施。13. 口接线准备试验，保证所有试验设备、仪表仪器接线正确、指示正确，特别检查接地完好。14. 记录绕组温度、环境温度和湿度。15. 口所摆放的试验设备应根据所试验的电压等级来确认试验人员与试验设备的安全距离。16. 在空载条件下，按试验电压的1.051.1倍调整保护整定值。17. 确认一切正常后开始试验，先空载分段加压至试验电压以检查试验设备保护是否良好、接线是否正确。18. 将直流电源输出加在被试的绕组上（三相短接），从零开始升压，试验电压按0.5Un即5kV、10kV、15kV、21kV0分阶段升高，每阶段停留1 min,记录每段电压1 min时微安表的电流值和实际试验电压值。19. 口试验完毕，将电压降为零，切断电源，使用放电棒戴绝缘手套经放电电阻充分放电后，电压降至零，挂上接地线，时间不小于10分钟，方可拆线。20. 每次加压前必须进行再次确认接线无误，加压区内人员撤离，并大声高呼“准备加压”。21. 口试验记录在修前发电机直流耐压试验记录表三、发电机定子直流耐压后测量定子绝缘电阻22. 口定子绕组直流耐压后再次测试绝缘电阻，试验接线、方法和步骤与直流耐压前相同，测量绝缘电阻后要充分放电。耐压后绝缘电阻不应比耐压前明显降低。23. 每次加压前必须进行再次确认接线无误，加压区内人员撤离，并大声高呼“准备加压”。工作负责人：检修单位:监 理：业 主:现场清理；工作票终结(W2)L口清理检修现场，做好现场卫生。2.撤出全部检修人员，清点人员和工具，办理工作票终结手续。工作负责人：检修单位:监 理：业 主:试验数据记录项目名称X号发电机修前试验设备编号#XGS检修时间天气： 室温： ; 环境湿度：%1 .定子绕组绝缘电阻RwR"标准：绝缘电阻大于12兆欧，吸收比不小于1.6仪器档位直流耐压前(M)直流耐压后(M)2500V/ K=/=结论：2.定子绕组直流耐压及泄漏电流:标准：1、电流不跳变；2、不击穿；3、泄漏电流与历次试验比较无显著变化。U试5kV10kV15kV21kVt试lminlminlminlminU 实(kV)
