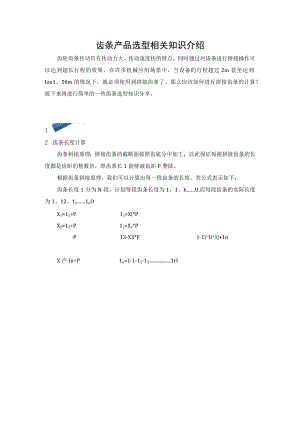

    齿条产品选型相关知识介绍.docx

    齿条产品选型相关知识介绍齿轮齿条传动具有传动力大、传动速度快的特点,同时通过对齿条进行拼接操作可以达到超长行程的效果。在许多机械应用场景中,当设备的行程超过2m甚至达到Ion1、50m的情况下,就必须使用到拼接齿条了。那么应该如何进行拼接齿条的计算?接下来将进行简单的一些齿条选型知识分享。12 .齿条长度计算齿条拼接原理:拼接齿条的截断面按照齿底分中加工,以此保证每根拼接齿条的长度都是齿距的整数倍,即齿条长1能够被齿距P整除。根据齿条拼接原理,我们可以计算出每一段齿条的长度,其公式表示如下:齿条长度1分为N段,计划每段齿条长度为1、1、hU,而每段齿条的实际长度为1、12、131nOX111÷P11=X*PX212÷P12=X2*PP13-X3*P1-1i+1i+1j+1nX产In÷P1n=1-1-12-131rI3 .齿条孔位分布在计算齿条孔位分布时,首先需要将拼接齿条看作一个整体,再将孔位均匀分布到整个齿条上;再画出每个拼接段齿条的拼接线,注意避让拼接处与孔位的干涉即可。4 .拼接齿条产品规格标准拼接齿条主要包括直齿条和斜齿条两个产品系列,为了方便广大设计师进行快速选型设计,节约设计时间,怡合达已推出了标准拼接齿条规格。例如直齿条压力角20°孔数固定型系列,产品模数包括1.0、1.5、2.0、2.5以及3.0;斜齿条系列产品则包括精铳型斜齿条和研磨型斜齿条等类型。56 .标准流程拼接齿条产品支持来图定制,可为用户定制拼接方案,量身打造专属产品,标准流程为客户来图、工程确认、工程报价、客户确认、加工制作、入库发货。每个环节都有着严密的制度要求和人员监管,力争为用户提供最为优质的服务。怡合达齿轮齿条:
