XX市第X污水处理厂扩建工程设备及系统集成采购服务项目技术招标书（2023年）.docx

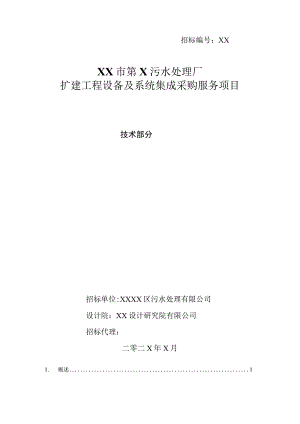

招标编号：XXXX市第X污水处理厂扩建工程设备及系统集成采购服务项目技术部分招标单位:XXXX区污水处理有限公司设计院：XX设计研究院有限公司招标代理：二零二X年X月1. 概述11.1. 工程概况11.2. 设计进水水质11.3. 污水厂出水水质11.4. 处理工艺21.5. 工艺流程图21.6. 自然条件21.6.1. 气候特征21.6.2. 水文地质31.6.3. 河流状况32. 工程设计说明42.1. 构建筑物设计42.2. 各构筑物工艺设计52.2.1. 粗格栅及提升泵房52.2.2. 中、细格栅及曝气沉砂池52.2.3. AAO生物也52.2.4. 配水井及污泥泵房62.2.5. 终沉池62.2.6. 中间提升泵房72.2.7. 深床滤池72.2.8. 接触池72.2.9. 配泥井及重力浓缩池82.2.10. 污泥调理池82.2.11. 污泥板框脱水机房82.2.12. 鼓风机房92.2.13. 力口氯间92.2.14. 加药间92.2.15. 反冲洗间92.2.16. 除臭生物滤池102.2.17. 离子除臭装置102.2.18. 一期污泥泵房改造102.3. 电气设计102.3.1. 设计依据102.3.2. 设计范围112.3.3. 负荷等级、供电电源112.3.4. 变配电系统122.4. 自控与仪表系统设计122.4.1. 设计标准及规范122.4.2. 设计目的122.4.3. 设计范围132.4.4. 计算机监控系统132.4.5. 闭路监视系统152.4.6. 全厂信息管理系统152.4.7. 仪表检测系统152.4.8. 防雷、过电压保护及接地系统162.4.9. 通讯系统163. 基本要求173.1. 说明173.2. 招标范围173.2.1. 包含安装的设备说明173.2.2. 系统供货的设备说明173.2.3. 系统性能保证工艺包173.3. 工作分工183.4. 招标图纸183.5. 招标基本要求183.6. 对设备制造商/集成商的总体要求193.7. 参考标准203.7.1. 参考标准说明203.7.2. 参考标准缩写203.7.3. 计量单位213.8. 设备包装运输213.9. 发货及发货方式223.10. 货物现场保管和二次搬运233.11. 验货及标准233.11.1. 开箱检验233.11.2. 性能检测233.11.3. 设备最终验收243.12. 备品备件及专用工具243.13. 人员培训243.14. 设计技术联络253.15. 图纸、文件和提交253.15.1. 投标图纸和技术文件263.15.2. 合同签订后提供的图纸和文件263.15.3. 承包商的工作图和竣工图263.16. 操作和维修手册273.17. 现场技术服务283.18. 售后的维修与零配件的服务283.19. 技术专利294. 设备清单304.1. 机械设备清单304.2. 高低压配电设备404.3. 仪表和自控设备414.4. 化验室设备495. 设备供货要求505.1. 供货进度要求505.2. 承包商的设备进场与土建施工单位配合505.3. 设备安装指导要求505.4. 设备供货质量要求505.5. 设备到货时间要求506. 设备统一规定及技术要求526.1. 概述526.2. 技术规范解释526.3. 设备设计使用期限526.4. 机械设备一般规定526.4.1. 材料526.4.2. 铸造与锻造536.4.3. 齿轮传动与齿轮箱546.4.4. 互换性546.4.5. 铭牌546.4.6. 螺栓等和预埋件的界面划分556.4.7. 螺母、螺钉、垫圈和螺栓要求556.4.8. 安全措施556.4.9. 平衡566.4.10. 环境噪音控制566.4.11. 润滑和清洗566.4.12. 设备底座566.4.13. 垫片及接头密封圈566.4.14. 现场电控箱及电控柜576.4.15. 全部设备的扩展性要求576.4.16. 设备的其他要求577. 设备推荐品牌及参考厂家587.1. 电气设备597.2. 自控和仪表设备598. 高低压配电设备技术要求608.1. 总则608.2. 电气设备的一般约定618.3. 招标设备专用技术规格与要求628.3.1. 干式酉己电变压器628.3.1.1 招标设备628.3.1.2 适用范围628.3.1.3 技术标准628.3.1.4 技术参数638.3.1.5 制造要求641.1.1.1 器结构648.3.1.7 试验及验收648.3.1.8 技术文件图纸658.3.210KV中压配电设备651.1 .2.1招标设备658.322 供货范围658.323 适用范围668.324 4技术标准66832.5 技术参数67832.6 开关柜主体结构72832.7 基本技术要求74832.8 制造厂检验和测试78832.9 安装、试验和试运转78832.10 10技术文件图纸78832.11 11培训788.3.3低压式开关柜788.3.3.1 招标设备788.332适用范围79833.3 技术标准79833.4 供货范围798.335技术参数80833.6基本技术要求808.337制造厂检验和测试8983.3.8技术文件图纸90833.9安装、试验和试运转908.3.3.10培训90概述1.1. 工程概况工程名称：XX市XX（第X）污水处理厂扩建工程。工程规模：远期12万m3d,征地按远期规模一次性实施。分期建设规划：近期建1组6万m3d（本次招标内容），远期再建一组6万m3d,达到12万m3d规模。业主（建设单位）：XXXX区污水处理有限公司。设计单位：XX设计研究院有限公司。建设地址：XX市XX区XX路X1号。出水标准：执行城镇污水处理厂污染物排放标准（GB189182002）规定的一级A排放标准。1.2. 设计进水水质序号项目指标1CODcr500mg/12BOD5250mg/13SS350mg/14TN50mg/15NH3-N40mg/16TP7mg/11.3. 污水厂出水水质本工程出水应满足城镇污水处理厂污染物排放标准（GB18918-2（X）2）规定的一级A排放标准，即：序号项目指标1CODcr<50mg/12BOD5<10mg/13SS<10mg/14TN<15mg/15NH3-N<5mg/16TP<0.5mg/11.4. 处理工艺污水生物处理工艺：AAO生物池工艺。污水深度处理工艺：深床滤池工艺。污泥处理标准：含水率W60%.污泥处理工艺：重力浓缩池+石灰调理+板框压滤脱水系统工艺。污泥出路：近期外运填埋，远期根据XX市污泥处理总体规划处置。除臭处理工艺：生物除臭滤池工艺为主，离子除臭工艺为辅。出水消毒工艺：次氯酸钠原液消毒。1.5. 工艺流程图工期程图1.6. 自然条件1.6.1. 气候特征XXXX区属暖温带大陆性气候，冬季干旱，秋多阴雨，夏季炎热。降雨主要集中在79月份，占全年降雨量的4560%。海拨高度平均海拔400米年平均气温6.4-13.4最高气温41.7最低气温-20.6最大冻土深度0.45米平均降雨量年最高降雨量年最低降雨量年平均日照年平均日照百分率580.2毫米817.8毫米285.2毫米1801小时45.7%常年风向东北与西南风最大风速25ms最大冻土深度45cm地震烈度八度1.6.2.水文地质XX境内第四纪地层分布广泛，厚度大，富水性差别较大，根据地貌，地下水埋深及存储条件可分为潜水和承压水两大类别。地下水的流向与地面坡度总倾斜大体一致，由东南流向西北。降雨是地下水的主要补给来源。1.6.3. 河流状况XXo2.工程设计说明2.1. 构建筑物设计建设内容：粗格栅及提升泵房、细格栅及曝气沉砂池、AAo生物反应池、配水井及污泥泵房、终沉池、中间提升泵房、深床滤池、重力浓缩池、污泥脱水机房、鼓风机房、加药间、除臭生物滤池和离子除臭装置、变配电室及综合楼、晒泥棚等。新建建（构）筑物一览表编号名称规格尺寸（占地面积/建筑面积）单位数量结构形式建筑性质备注2-1粗格栅及提升泵房1×B×H=21.60×16.30×14.75m座1钢筋碎构筑物2-2细格栅及曝气沉砂池1×B×H=61.10×13.30×5.20m座1钢筋砂构筑物2-3A/A/O生物反应池1×B×H=112.40×79.85×7.00m座1钢筋碎构筑物远期增加1座2-4配水井及污泥泵房=13.70m,H=6.95m座1钢筋碎构筑物远期增加1座2-5终沉池=32.00m,H=4.61m座4钢筋砂构筑物远期增加4座2-6中间提升泵房1×B×H=15.00×8.70×5.55m座1钢筋碎构筑物2-7深床游池1×B×H=30.53×24.80×6.40m座1钢筋碎构筑物远期增加1座2-8反冲洗间及出水井反冲洗间：292.24m2座1框架I业出水井:1XBXH=26.7x5.00x4.5Om座1钢筋碎构筑物2-9接触池1XBXH=34.00x35.04x5.3Om座1钢筋砂构筑物2-10重力浓缩池配泥井：1×B×H=4.05×2.20×6.30m1钢筋碎构筑物浓缩池：=22.00m>H=4.74m座22-11污泥调理池1×B×H=12.30×6.00×4.80m座1钢筋砂构筑物2-12污泥脱水机房1525.18m2座1框架工业层高12.5m2-13鼓风机房283.95m2座1框架工业层高8.4m2-14加药间130.00m2座1框架工业2-15除臭生物滤池1×B=22.40×9.20×4.10m座2-成套设备2-16变配电室545.16m2座1框架工业2-17生产实验楼1227.34m2座1框架民用2-18哂泥棚7
