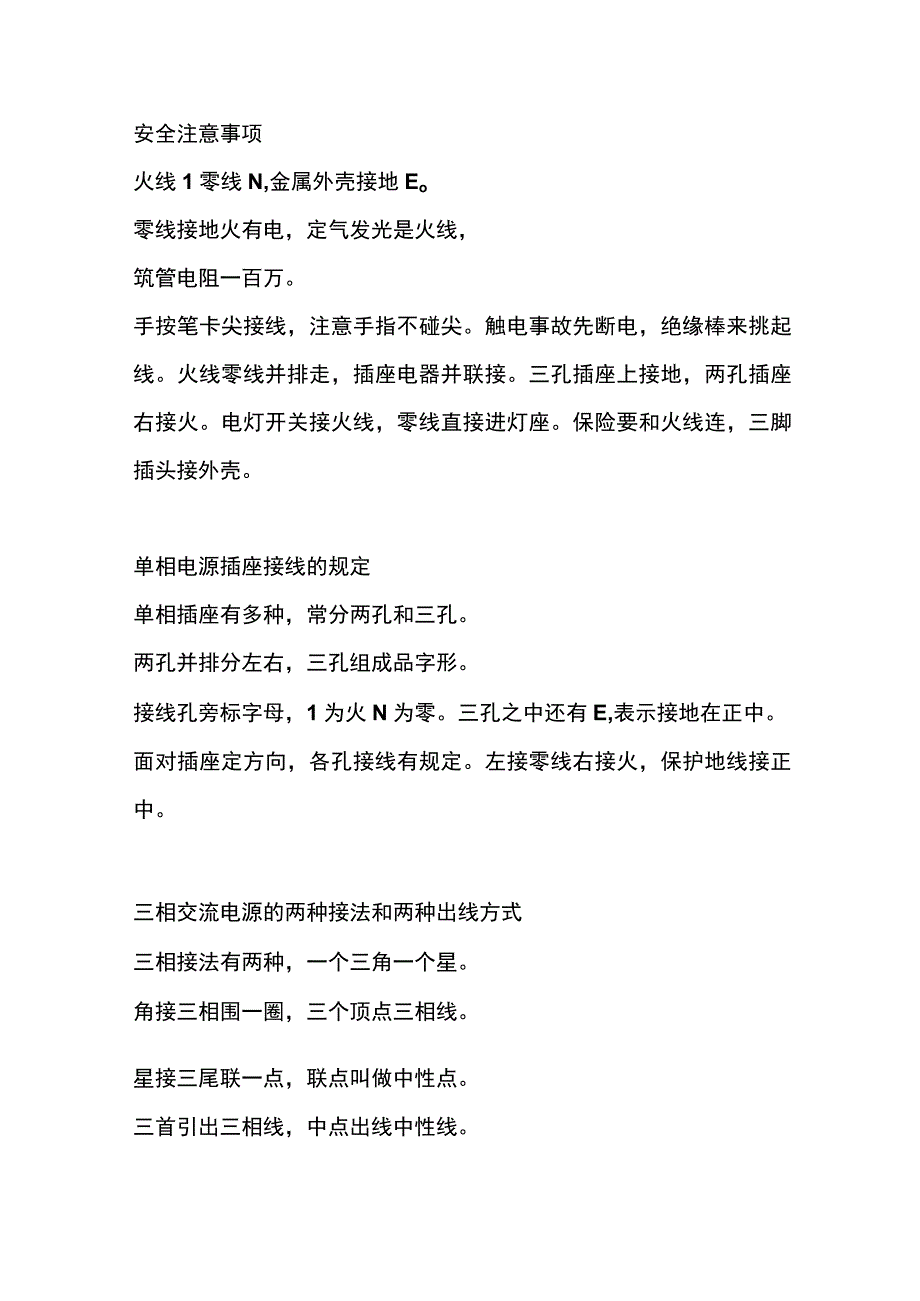

1、安全注意事项火线1零线N,金属外壳接地Eo零线接地火有电，定气发光是火线，筑管电阻一百万。手按笔卡尖接线，注意手指不碰尖。触电事故先断电，绝缘棒来挑起线。火线零线并排走，插座电器并联接。三孔插座上接地，两孔插座右接火。电灯开关接火线，零线直接进灯座。保险要和火线连，三脚插头接外壳。单相电源插座接线的规定单相插座有多种，常分两孔和三孔。两孔并排分左右，三孔组成品字形。接线孔旁标字母，1为火N为零。三孔之中还有E,表示接地在正中。面对插座定方向，各孔接线有规定。左接零线右接火，保护地线接正中。三相交流电源的两种接法和两种出线方式三相接法有两种，一个三角一个星。角接三相围一圈，三个顶点三相线。星接三

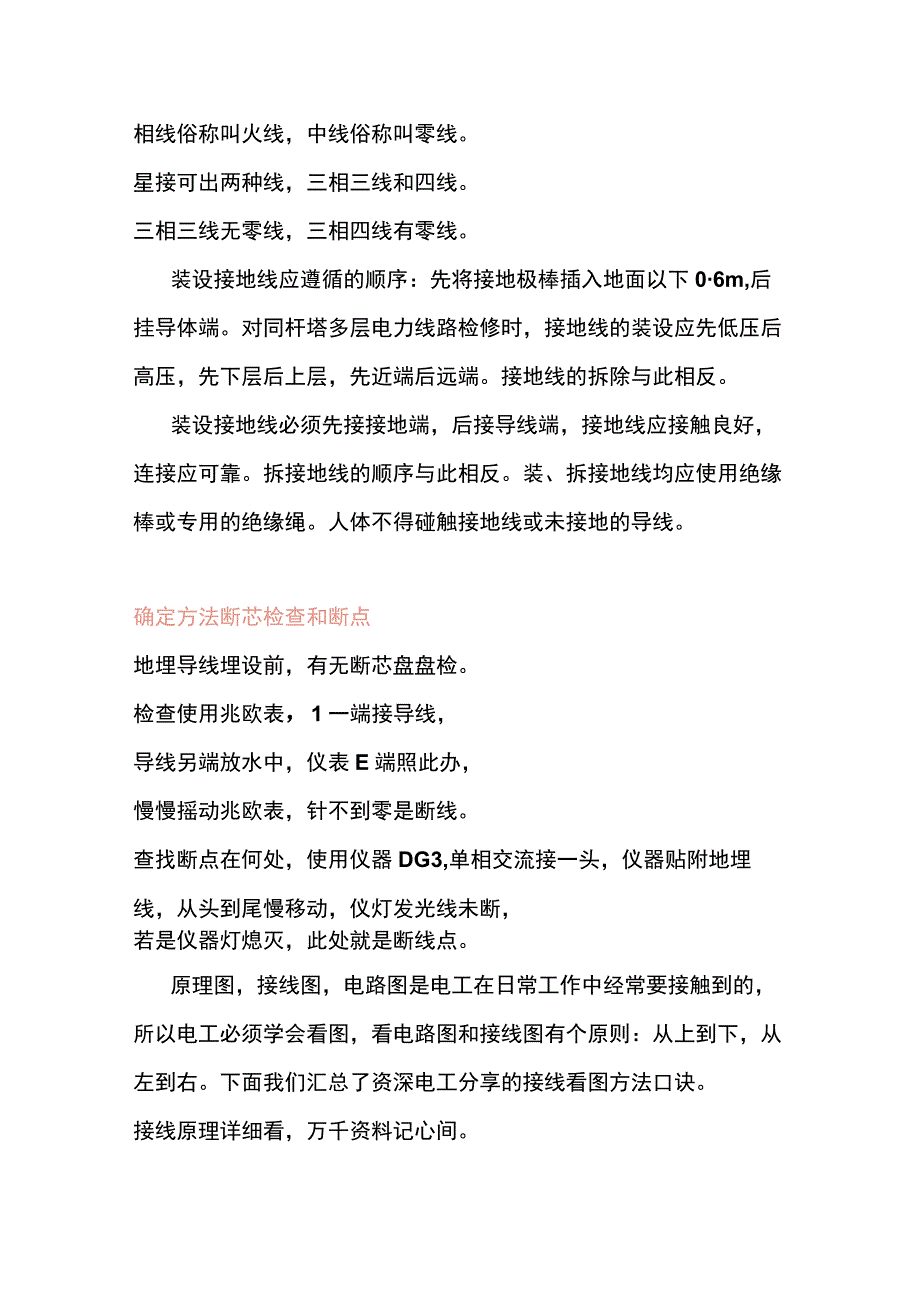

2、尾联一点，联点叫做中性点。三首引出三相线，中点出线中性线。相线俗称叫火线，中线俗称叫零线。星接可出两种线，三相三线和四线。三相三线无零线，三相四线有零线。装设接地线应遵循的顺序：先将接地极棒插入地面以下06m,后挂导体端。对同杆塔多层电力线路检修时，接地线的装设应先低压后高压，先下层后上层，先近端后远端。接地线的拆除与此相反。装设接地线必须先接接地端，后接导线端，接地线应接触良好，连接应可靠。拆接地线的顺序与此相反。装、拆接地线均应使用绝缘棒或专用的绝缘绳。人体不得碰触接地线或未接地的导线。确定方法断芯检查和断点地埋导线埋设前，有无断芯盘盘检。检查使用兆欧表，1一端接导线，导线另端放水中，仪表

3、E端照此办，慢慢摇动兆欧表，针不到零是断线。查找断点在何处，使用仪器DG3,单相交流接一头，仪器贴附地埋线，从头到尾慢移动，仪灯发光线未断，若是仪器灯熄灭，此处就是断线点。原理图，接线图，电路图是电工在日常工作中经常要接触到的，所以电工必须学会看图，看电路图和接线图有个原则：从上到下，从左到右。下面我们汇总了资深电工分享的接线看图方法口诀。接线原理详细看，万千资料记心间。标题栏，元件表，读说明，图形号，先从总体到局部，再从电源到负载。主电路，要看详，副电路，不能忘，从上到下有顺序，从左至右不漏项。能量径，信息流，各表图，要了解，分析电源到负载，二次回路信号线。材料表，施工书，总要求，目录号，图

4、样说明看详细，识图重点便明了。看原理，分主副，交直流，细分清，先看电源各回路，保护测量控制清。安装图，照主副，经线路，到负载，不忘电源一段段，元件连接按序看。展开图，识读时，据原理，在回路，电器元件功能键，分别画在线路间。平面图，剖面图，看土建，看管道，电气设备有位置，细看尺寸和投影。连接线，传信息，示逻辑，连功能，多线表示虽麻烦，直观详细易辨明。单线法，也简单，示三相，要对称，单画互感继电器，多线文字详记明。明暗敷，粗细线，加文字，画斜线，标注导线各型号，宽厚截面标中间。十字形，连T形，导线交，连不连，就看中心小圆点，明明白白好分辨。绝缘线，要标记，从属端，独立线，组合标记功能键，相位保护极性间。元器件，图形号，简外形，要素号，集中表示简单图，分开表示展开图。工作态，画正常，接触点，方向致，左开右闭是规定，下开上闭要记牢！整定值，数据号，在附件，标记好，注释标志要清晰，端子图形小句号。
